Das Modul Image::Magick konvertiert Bilder von einem Format ins
andere, schneidet Teile aus, flickt Text hinein, montiert Einzelbilder
zu kombinierten Darstellungen, erzeugt animierte GIFs und morpht
sogar Übergänge -- Sackzement!
ImageMagick dürfte Linux-Hardlinern wohlbekannt sein -- diese
Distribution stellt einige Utility-Programme zur Verfügung, die
allerhand mit verschiedensten Graphikformaten anstellen. Ist die
Perl-Schnittstelle Image::Magick von Kyle Shorter erst einmal
installiert (siehe Abschnitt Installation), eröffnet
sie den programmierten Zugriff und vereinfacht die Automatisierung
von Bilderkonvertierungsaufgaben.
Der Zugriff ist objektorientiert, ein neues Bild entsteht mit dem Konstruktor
$image = Image::Magick->new();
und mit Daten wird es mittels der Read-Methode gefüllt, die
ein Bild von der Platte einliest:
$image->Read("test.gif") && die "Cannot read!";
Image::Magick folgt leider nicht der Perl-Konvention, im
Erfolgsfall einen wahren und im Fehlerfall einen falschen Wert
zurückzuliefern, sondern es gibt die Anzahl erfolgreich eingelesener
Dateien zurück -- im Erfolgsfall 1, und dann kommt der über
eine And-Anweisung gekoppelte die-Befehl nicht zum Einsatz.
Zurückgeschrieben wird auf die gleiche Weise:
$image->Write("test.jpg") && die "Cannot write!";
Weist der Name der Ausgabedatei eine andere Endung als das eingelesene
Bild auf, konvertiert Image::Magick alles automatisch ins richtige
Format, im vorliegenden Fall von GIF nach JPG. Weiter
werden PNG, BMP, TIFF und viele andere unterstützt.
Ein Objekt vom Typ Image::Magick kann dabei nicht nur ein
Bild aufnehmen, sondern eine ganze Reihe, jeder weitere Aufruf
der Read-Methode hängt ein weiteres an. Listing tojpg.pl
zeigt eine Anwendung: Die foreach-Schleife liest alle Dateien,
deren Namen über die Kommandozeile hereinkommen, der Reihe nach
ein und hängt deren Inhalt immer wieder an das Objekt, das
sich hinter $images verbirgt, an.
Über alle Bilder im Objekt kann man nun iterieren, indem man
die Objektreferenz $images in einen Array konvertiert und
so über die Elemente von @$images eiert.
Diese sind wiederum Image::Magick-Objekte und verstehen daher
neben den bereits besprochenen Methoden Read und Write
auch Get (Attribute abfragen) und Set (Attribute setzen).
Einige der wichtigsten Attribute:
base_columns Breite des Original-Bildes
base_rows Höhe des Original-Bildes
base_filename Name der Eingabedatei
filesize Größe der Eingabedatei in Bytes
total_colors Anzahl der Farben
x-resolution Auflösung in X-Richtung
y-resolution Auflösung in Y-Richtung
tojpg.pl macht nun aus jedem hereinkommenden Dateinamen einen mit
der Endung *.jpg, ruft die Write-Methode auf und konvertiert
so alle angegebenen Dateien ins JPG-Format. Damit's spannend
anzusehen ist, ermittelt es mittels des filesize-Attributs
auch noch die ursprüngliche Dateigröße, und läßt anschließend
den -s-Operator auf das frischgeschriebene File los, der anstandslos
dessen Größe zurückliefert. Die commify-Funktion setzt Punkte
in die zurückkommenden Zahlen, um sie übersichtlich in Dreiergruppen
zu strukturieren.
Ruft man also tojpg.pl mittels
tojpg.pl images/*.bmp
auf, lautet die Ausgabe etwa
images/lion.bmp->images/lion.jpg (717.606 -> 73.241 Bytes)
images/pieks.bmp->images/pieks.jpg (688.018 -> 53.743 Bytes)
images/schuh.bmp->images/schuh.jpg (708.302 -> 50.450 Bytes)
und für alle *.bmp-Dateien entstehen platzsparende JPEGs.
tojpg.pl
01 #!/usr/bin/perl
02 ##################################################
03 # Michael Schilli, mschilli@perlmeister.com 1999
04 # Dateien nach JPG konvertieren
05 ##################################################
06 use Image::Magick;
07
08 $images = Image::Magick->new();
09
10 foreach $file (@ARGV) {
11 $images->Read(filename => $file) &&
12 die "Read failed";
13 }
14
15 foreach $image (@$images) {
16
17 $oldsize = $image->Get('filesize');
18
19 ($newname = $image->Get('base_filename'))
20 =~ s/\.[^.]*$/.jpg/;
21
22 $image->Write($newname) && die "Write failed";
23
24 printf "%s->%s (%s -> %s Bytes)\n",
25 $image->Get('base_filename'),
26 $newname,
27 commify($oldsize),
28 commify(-s $newname);
29 }
30
31 ##################################################
32 sub commify { # Punkte in große Zahlen einfügen
33 ##################################################
34 my $number = shift;
35 while($number =~ s/(\d)(\d{3})\b/\1.\2/) { }
36 return $number;
37 }
Von den dutzenden von Methoden, die Image::Magick anbietet, um
am Bildinhalt herumzuschustern, kann ich nur einen kleinen Teil besprechen:
Crop zum Ausschneiden von Teilen, Scale zum Strecken und Stauchen,
Frame zum Rahmenziehen und Annotate zum Hineinschreiben von Text.
Für den Rest sei auf die ausführliche Dokumentation [2] verwiesen.
In Listing manip.pl nimmt
die Crop-Methode ein geometry-Attribut entgegegen, das
wie in X-Windows üblich im Format WxH+X+Y aufgebaut ist. Crop
ersetzt das ursprüngliche Bild durch den Ausschnitt. So schneidet es
aus dem dritten Bild aus Abbildung 2 die abgebildete Tafel aus und
streckt das Ergebnis anschließend mit der Scale-Methode von
100 auf 200 Pixels. Dies hat zur Folge, daß sich das Bild etwas
verzerrt. Einen Rahmen zeichnet dann die Frame-Methode, und zwar
mit einer Innenkante von 2 Pixels, einer Außenkante von 2 Pixels
und einer oberen und unteren Rahmenbreite von 20 Pixels.
Die Annotate-Methode schließlich schreibt den Text Woohoo!
in Rot 55 Pixels vom linken und 30 Pixels vom oberen Rand entfernt
ins Bild. Als Font wird ``Helvetica'' gewählt. Das Ergebnis, das
die Write-Methode wegschreibt, zeigt Abbildung 1.
| |
| Abb.2: Croppen, Ausziehen, Beschriften, Rahmen zeichnen |
manip.pl
01 #!/usr/bin/perl
02 ##################################################
03 # Michael Schilli, mschilli@perlmeister.com 1999
04 # Ein Bild manipulieren
05 ##################################################
06 use Image::Magick;
07
08 $image = Image::Magick->new;
09
10 $image->Read("images/lion.jpg") &&
11 die "Cannot read";
12
13 $image->Crop(geom=>'155x300+110+100');
14
15 $image->Scale(width => 200);
16
17 $image->Frame(inner => 2, outer => 2,
18 width => 20, height => 20);
19
20 $image->Annotate(text => "Woohoo!",
21 geometry => "+55+30",
22 pen => "red", font => 'helvetica',
23 pointsize => 30);
24
25 $image->Write("../fig/manip.gif") &&
26 die "Cannot write";
Um Sammlungen von Bildern in Übersichtstafeln als kleine ``Thumbnails''
darzustellen, eignet sich die Montage-Methode. Listing montage.pl
zeigt, wie Montage alle im Objekt $images gespeicherten Bilder
entsprechend den gesetzten Attributen zusammenfaßt und eine Referenz
auf ein neues Objekt, $montage, zurückliefert.
Das tile-Attribut gibt in der vorgestellten Form die Anzahl der
Spalten an, in die Montage die Bildchen aufreiht, in der Form
3x4 ließe sich dazu auch noch die Anzahl der Zeilen begrenzen.
Das auf True gesetzte Shadow-Attribut läßt rechts und
unterhalb jedes Bildes einen kleinen Schatten erscheinen, der
eine Tiefenwirkung vermittelt. Das label-Attribut schließlich
gibt an, was als Beschriftung unter jeden Bild stehen wird, und neben
normalem Text dürfen auch einige Makros stehen, hier die wichtigsten:
%b Dateigröße
%f Dateiname
%h Höhe
%m Typ (GIF, JPG)
%w Breite
 |

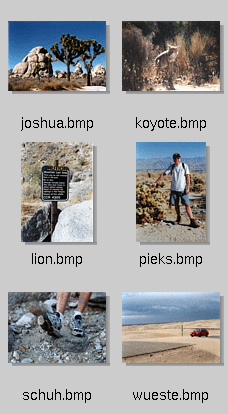

| Abb.2: Montierte Bilder |
montage.pl
01 #!/usr/bin/perl
02 ##################################################
03 # Michael Schilli, mschilli@perlmeister.com 1999
04 # Montage von Bildern
05 ##################################################
06
07 use Image::Magick;
08
09 $images = Image::Magick->new();
10
11 foreach $file (@ARGV) {
12 $images->Read($file) && die "Read failed";
13 }
14
15 $montage = $images->Montage(label => "%f",
16 shadow => "True",
17 tile => "2");
18
19 $montage->Write("../fig/montage.gif") &&
20 die "Write failed";
Und schließlich kann Image::Magick auch noch animierte GIFs schreiben
-- und die Animation sogar noch durch Morphen zwischen mehreren Bildern
selbst erzeugen.
Listing morph.pl zeigt wie's geht: Für ein animiertes GIF, das
langsam zwischen zwei Darstellungen wechselt und die Übergänge
fließend herstellt, brauchen wir zwei statische GIFs, im Listing
sind das book1.gif und book2.gif.
Damit das animierte GIF, wenn es sich bis zum zweiten Bild durchgemorpht
hat, nicht ruckartig zum ersten Bild zurückspringt, sondern auch
ordentlich abmorpht (dieses Wort gefällt mir), speichert morph.pl
die Dreierfolge book1.gif-book2.gif-book1.gif in $images
ab und fordert die Morph-Methode auf, jeweils 10 Übergangsbilder
(Frames-Attribut) zwischen den Eckpunkten zu erzeugen.
Vor dem Schreiben des animierten GIFs mit der Write-Methode
setzt morph.pl noch schnell die Attributwerte für
delay und loop -- die Anzahl von Hunderstelsekunden zwischen
den einzelnen Frames und die Gesamtzahl der Schleifendurchläufe bis
das animierte GIF stehenbleibt.
morph.pl
 |

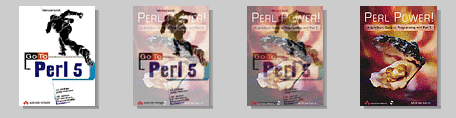

| Abbildung 3: Bildübergänge durch Morphen |
01 #!/usr/bin/perl
02 ##################################################
03 # Michael Schilli, 1998 (mschilli@perlmeister.com)
04 ##################################################
05
06 use Image::Magick;
07
08 $images = Image::Magick->new();
09
10 foreach $file (qw(book1.gif book2.gif book1.gif)) {
11 $images->Read(filename => $file) && die "Read failed";
12 }
13
14 $morph = $images->Morph(frames => 10);
15
16 $morph->Set(delay => 20, loop => 10);
17
18 $morph->Write("../fig/morph.gif") &&
19 die "Cannot write";
Ausgehend von einer Redhat-5.2-Installation, die bereits über
die Bibliotheken libpng, libtiff, libjpeg und libz
verfügt, fehlen noch drei Sachen (Fehlt mehr, hilft
README.txt der ImageMagick-Distribution weiter):
Die ImageMagick-Distribution, die in Version 4.1.8 vorliegt,
holt man von der Original-Site
ftp://ftp.wizards.dupont.com/pub/ImageMagick
oder vom niederländischen Spiegel
ftp://ftp.oce.nl/pub/Internet/audio+video/ImageMagick
als komprimierte Tar-Datei ImageMagick-4.1.8.tar.gz.
Bevor's ans Auspacken
geht, brauchen wir noch die Freetype-Bibliothek libttf, die unter
ftp://ftp.freetype.org/pub/freetype/freetype-1.2.tar.gz
liegt. Weiter braucht's noch die BZLIB, die's unter
http://www.muraroa.demon.co.uk/bzip2-0.9.0c.tar.gz
gibt. Sind alle drei Distributionen in einem Verzeichnis, kann die Installiererei losgehen:
tar zxfv ImageMagick-4.1.8.tar.gz
cd ImageMagick-4.1.8
tar zxfv ../bzip2-0.9.0c.tar.gz
mv bzip2-0.9.0c bzlib
cd bzlib
make
cd ..
tar zxfv ../freetype-1.2.tar.gz
mv freetype-1.2 ttf
cd ttf
./configure
make
cd ..
./configure
make
make install
cd PerlMagick
make install
cd ..
cd ttf
make install
cd ..
Die Perl-Bibliothek PerlMagick liegt dem Ganzen als Version 1.60
schon bei und wird mit installiert. Falls übrigens
die Environment-Variable LD_LIBRARY_PATH nicht den Pfad
/usr/local/lib enthält, bitte nachziehen, sonst
funktionieren die Binaries, die der ImageMagick-Distribution
beiliegen (wie z.B. das handliche Programm convert) nicht.
Sodann sollte ein einfaches
#!/usr/bin/perl -w
use Image::Magick;
funktionieren. Uff!
Fröhliches Abmorphen, bis zum nächsten Mal -- wenn es wieder heißt: News aus Perl-Land!
 |
