... und du bist raus! (Linux-Magazin, Juni 2004)

Stetig hereintröpfelnde Daten müssen nicht zwangsläufig die Festplatte auffüllen. Wenn eine Round-Robin-Datenbank wie rrdtool selektiv unwichtige Details vergisst, bleibt das System bis zum Sankt-Nimmerleins-Tag wartungsfrei.

Das von Tobias Oetiker entwickelte rrdtool, das mit sogenannten Round-Robin-Datenbanken (RRDs) als Storage-Medium arbeitet, hat sich zum quasi-Standard bei der Speicherung von Netzwerk-Überwachungsdaten gemausert. Applikationen wie Cacti [3] machen von der vergesslichen Datenbank heftigen Gebrauch. Ein Round-Robin-Archiv (RRA) stellt man sich am Besten wie in Abbildung 1 dargestellt vor: Dort liegen auf einer begrenzten Anzahl von Speicherplätzen die von einem Monitorskript auf einem Webserver gefundenen Lastwerte: Angefangen vom Wert 6.1 um 01:00:00 Uhr (oben Mitte), dann, weiter rechts im Kreis, der Wert 2.0 um 01:05:00, undsofort, bis schließlich um 01:20:00 der Wert 2.4 gespeichert wurde. Der Zeiger deutet auf den zuletzt aktualisierten Eintrag. Das Ergebnis der nächsten Messung passt aber nicht mehr ins Archiv -- und deshalb wird, wie Abbildung 2 zeigt, der Wert von 01:00:00 Uhr mit dem neuen Wert 4.1 um 01:25:00 Uhr überschrieben.

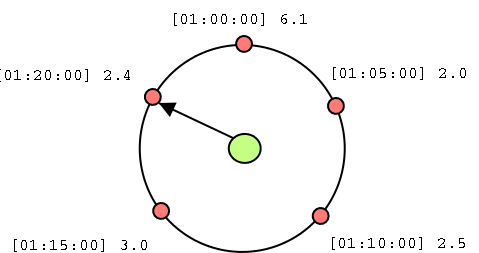

Abbildung 1: Das Round-Robin-Archiv hält eine feste Anzahl von Datenwerten vorrätig und überschreibt alte Werte, um Platz für neue zu schaffen.

Abbildung 2: Der alte, um 01:00:00 gemessene Wert wurde mit dem um 01:25:00 übermittelten ersetzt und der Zeiger weitergeführt.

Nun ist der Admin aber nicht nur an Messwerten der letzten 25 Minuten interessiert, sondern möchte sicher auch einmal anzeigen, wie sich die Rechnerlast über die letzten dreißig Tage oder die zurückliegenden zwölf Monate entwickelt hat. Auch hierzu braucht man keine riesigen Datenmengen vorzuhalten, denn über größere Zeiträume hinweg akzeptiert man gerne eine geringere Granularität -- der Trick: Es werden einfach weitere RRAs angelegt, die die Durchschnittslast (oder die Höchstlast, ganz nach Geschmack) pro Stunde für den letzten Tag oder pro Tag für's laufende Jahr aufnehmen.

Sind diese Round-Robin-Archive einmal in der Datenbank angelegt, füttert das als Kommandozeilen-Tool oder Perl-Schnittstelle erhältliche rrdtool einfach transparent neue Messwerte hinein. Der darunterliegende Datenbankmotor sorgt automatisch dafür, dass die Kreise mit den verschiedenen Granularitäten die richtig aufpolierten Daten erhalten. Spätere Abfragen liefern dann die Werte über einen angegebenen Zeitraum in der höchsten verfügbaren Genauigkeit und rrdtool zeichnet davon sogar formschöne Webgrafiken.

Spielen wir mal Admin

Die Definition einer Round-Robin-Datenbank besteht aus einer oder mehreren Datenquellen (DS (Data Sources)). Für jede einzelne gibt der RRD-Administrator beim Anlegen der Datenbank folgende Parameter an:

Legen wir also mal eine Datenbank mit einer Eingabequelle names load an, die alle 60 Sekunden Werte für die gerade anliegene Rechnerlast liefert:

    use RRDs;
    RRDs::create(
      "/tmp/load.rrd", "--step=60",
      "--start=" . time() - 10,
      "DS:load:GAUGE:90:0:10.0",
      "RRA:MAX:0.5:1:5",
      "RRA:MAX:0.5:5:10");

Gaack! Wird Zeit, dass mal jemand ein intuitives OO-Interface für RRDtool schreibt, bis es soweit ist, einige Erklärungen: In der Datei /tmp/load.rrd wird rrdtool die Datenbank ablegen. Das vorgegebene Eingabeintervall ist 60 Sekunden (--step=60), in diesen Zeitabständen werden später die Daten eingefüttert. Die Startzeit der Datenbank wird auf 10 Sekunden in der Vergangenheit gelegt. Das ist üblich (und voreingestellt, wenn man --start weglässt), denn RRD wird alle Eingaben zurückweisen, die einen Zeitstempel kleiner oder gleich der Startzeit tragen. Die DS:-Zeile definiert die einzige Datenquelle der Datenbank mit den oben beschriebenen Parametern: Quellenname load, Eingabetyp GAUGE, Minimal- und Maximalwert 0 bzw. 10.0 und dem sogenannten Heartbeat von 90.

Mein Herz macht Bum

Diese mit 90 angegebene Pulsfrequenz legt fest, dass wir auch zufrieden sind, falls die Daten nicht mit der in --step vorgeschriebenen Rate (alle 60 Sekunden) ankommen, sondern mit bis zu 30 Sekunden Verzögerung. RRDtool lügt dann und interpoliert einfach. Wäre -- als Extremfall -- der Heartbeat 24 Stunden und die Schrittrate weiterhin 60, genügte ein einziger gefütterter Wert pro Tag, auf den RRDtool dann alle Minuteneinträge setzen würde.

Andererseits kann ein schneller tickender Puls auch mehr Messdaten erfordern als das Zeitfenster der Datenbank aufnehmen kann: Dann erwartet rrdtool Dateneingaben im Rhytmus des Herzens und speichert sofort streng na für einen Schritt, falls der Herzschlag einmal aussetzt. Liegen ordnungsgemäß mehrere Werte pro Schrittfenster vor, mittelt RRD diese, bevor der sogenannte Primary Data Point (PDP) abgespeichert wird.

Soweit zur Definition der (in diesem Fall einzigen) Datenquelle DS. Sie bestimmte die Transformation von Eingangsmesswerten zu Primary Data Points, dem Ausgangspunkt für die nun folgenden Round-Robin-Archive, die durch die Zeilen

      "RRA:MAX:0.5:1:5",
      "RRA:MAX:0.5:5:10"

definiert wurden. Der Zahlenwert in der vorletzten Kolumne gibt jeweils an, wieviele Primary Data Points das Archiv zu einem Archivpunkt zusammenfasst. Das erste Archiv nimmt einen, entspricht also exakt dem in den Abbildungen 1 und 2 dargestellten Round-Robin-Archiven. Das zweite Archiv hingegen nimmt fünf Messpunkte für einen Archiv-Punkt. Bei einem einzigen PDP gibt's nichts zu entscheiden, aber bei fünfen ist die zweite Kolumne der Definition oben wichtig, welche die Consolidation Function (CF) angibt: AVERAGE nimmt zum Beispiel den Mittelwert aus den PDPs, das oben verwendete MAX nimmt den Höchstwert, MIN oder LAST wären andere Optionen. Die letzte Kolumne bestimmt, wieviele Datenplätze das Archiv bereitstellt. Sind alle aufgefüllt, beginnt es, die ältesten zu überschreiben. Und schließlich die magische 0.5: Dieser sogenannte xfiles factor bestimmt, welcher Bruchteil von den PDPs undefiniert (na) sein darf, damit das Archiv einen interpolierten Mittelwert als gültigen Eintrag einträgt. Wird der Wert unterschritten, steht am Ende na im Archiv.

Abbildung 3 zeigt noch einmal, wie aus den Werten, die die Datenquelle liefert, PDPs werden, die anschließend in die verschiedenen Round-Robin-Archives wandern.

Abbildung 3: Wie Sample-Werte zu Primary Data Points (PDPs) werden und daraus wiederum RRAs entstehen

RRD auf die Finger geschaut

Listing rrdtest zeigt ein Testskript, das eine RRD definiert, fabrizierte Daten hineinfüttert und dann die Archivdaten abfragt. Für reproduzierbare Ergebnisse nutzt es statt der Systemzeit den Zeitstempel 1080460200. (Geheimtipp: RRD fängt wild zu runden an, falls keine durch 60 (und für das 5-Minuten-Archiv sogar 300) teilbare Zahl verwendet wird. Das mittelt sich zwar auf Dauer, aber für Demonstrationszwecke eignen sich glatte Werte besser).

Die Zeilen 17 bis 22 erzeugen die RRD, wie oben beschrieben. Die for-Schleife ab Zeile 26 läuft von 0 bis 40 und schiebt mit RRDs::update() die folgenden Zeitstempel-Lastwert-Kombinationen als Strings in die RRD:

    1080460200:2
    1080460260:2.1
    1080460320:2.2
    ...

Im Normalbetrieb kann man den Zeitstempel auch weglassen, dann nimmt das RRDs-Modul die aktuelle Systemzeit. Bei den übergebenen Werten handelt es sich um künstlich erzeugte Beispielwerte für die Systemlast, das Testskript startet einfach bei 2 und erhöht den Wert pro Schritt um 0.1.

Um ein Archiv abzufragen, nimmt RRDs::fetch() das gewünschte Abfrageintervall mit der beim Abspeichern verwendeten Consolidation Function (CF) entgegen und ermittelt daraus das Archiv mit der maximal verfügbaren Auflösung. Wurde eine CF angegeben, für die kein Archiv existiert, hagelt's eine Fehlermeldung. RRDs::fetch() gibt die Datenpunkte des Archivs in $data zurück, einer Referenz auf einen Array, der wiederum Referenzen enthält, die auf Arrays mit den Floating-Point-Datenwerten zeigen.

Die außerdem von RRDs::fetch() zurückgelieferten Werte sind $dbstart (Startzeitpunkt der RRD), $step (der Zeitabstand der Datenpunkte im ausgewählten Archiv) und $names (eine Referenz auf einen Array mit den Namen aller Datenquellen). $step ist übrigens nicht unbedingt die mit --step eingestellten Datensammelabstand der Datenbank -- für ein angegebenes Archiv, das eine Anzahl von PDPs zu einem Archivpunkt zusammenfasst, ergibt sich $step aus der Multiplikation von Sammelabstand und der Anzahl der pro Archivpunkt zusammengefassten Punkte.

Zeile 36 startet eine Abfrage im Zeitfenster der letzten fünf Minuten vor dem Ende und fördert folgendes zutage:

    Last 5 minutes:
    1080462300: N/A
    1080462360: 5.6
    1080462420: 5.7
    1080462480: 5.8
    1080462540: 5.9
    1080462600: 6

Das Modul RRDs hat hierzu das Kurzzeit-Archiv mit 60 Sekunden Datenabstand gewählt. Da es immer nur fünf Werte vorhält, ist der älteste Wert na. Fragt man, wie in Zeile 39, die Funktion RRDs::fetch() hingegen nach Werten für ein breiteres Fenster, wie zum Beispiel die letzten 30 Minuten der Messreihe, enthält das Ergebnis Werte aus dem zweiten Archiv, das die Daten im 300-Sekunden-Abstand speichert:

    Last 30 minutes:
    1080460800: 3
    1080461100: 3.5
    1080461400: 4
    1080461700: 4.5
    1080462000: 5
    1080462300: 5.5
    1080462600: 6

Bei den eingetragenen Werten handelt es sich um im jeweiligen Intervall gemessenen Höchstwert, da das zweite Archiv mit der CF MAX definiert wurde.

Das Modul RRDs wird übrigens nicht versuchen, Werte aus einer Kombination von Archiven darzustellen: Es wählt ein passendes Archiv aus und nutzt dessen Granularität für eine Ergebnisreihe mit konstanten Zeitabständen.

Listing 1: rrdtest

    01 #!/usr/bin/perl
    02 ###########################################
    03 # Feed test data to RRD
    04 # Mike Schilli, 2004 (m@perlmeister.com)
    05 ###########################################
    06 use warnings;
    07 use strict;
    08
    09 use RRDs;
    10
    11 my $DB    = "/tmp/mydemo.rrd";
    12 my $start = 1080460200;
    13 my $dst   = "MAX";
    14 my $nof_iterations = 40;
    15 my $end   = $start + $nof_iterations * 60;
    16
    17 RRDs::create(
    18     $DB, "--step=60",
    19     "--start=" . ($start-10),
    20     "DS:load:GAUGE:90:0:10.0",
    21     "RRA:$dst:0.5:1:5",
    22     "RRA:$dst:0.5:5:10",
    23 ) or
    24     die "Cannot create rrd ($RRDs::error)";
    25
    26 for(0..$nof_iterations) {
    27     my $time = $start + $_ * 60;
    28     my $value = 2 + $_ * 0.1;
    29
    30     RRDs::update(
    31         $DB, "$time:$value") or
    32          die "Cannot update rrd ($!)";
    33 }
    34
    35 print "Last 5 minutes:\n";
    36 fetch($end - 5*60, $end, $dst);
    37
    38 print "Last 30 minutes:\n";
    39 fetch($end - 30*60, $end, $dst);
    40
    41 ###########################################
    42 sub fetch {
    43 ###########################################
    44     my($start, $end, $dst) = @_;
    45
    46     my ($dbstart, $step, $names, $data) =
    47       RRDs::fetch($DB, "--start=$start",
    48         "--end=$end", $dst);
    49
    50     foreach my $line (@$data) {
    51         print "$start: ";
    52         $start += $step;
    53         foreach my $val (@$line) {
    54           $val = "N/A" unless defined $val;
    55           print "$val\n";
    56         }
    57     }
    58 }

Kontrolliere den Provider

Nun aber, nachdem diese Ausführungen hoffentlich etwas Licht in den dunklen Keller von RRDtool geworfen haben, zu einer praktischen Anwendung: Das Skript in Listing rrdload läuft per cronjob einmal alle fünf Minuten:

    */5 * * * * /home/mschilli/bin/rrdload -u

Mit der Option -u aufgerufen, frischt es ein Round-Robin-Archiv mit dem Messwert der aktuellen Systemlast auf und verabschiedet sich dann wortlos.

Zur graphischen Auswertung wird es als

    rrdload -g

aufgerufen. Es legt dann eine formschöne Grafik (wie in Abbildung 4 gezeigt) als PNG-Datei im Dokumentenpfad des Webservers ab. Lade ich dieses Bild im Browser, kann ich auf perlmeister.com kontrollieren, wie sich die Systemlast auf diesem Shared-System über die Zeit entwickelt. Abbildung 4 zeigt das Ergebnis.


C<rrdload> legt ab Zeile 21
drei Archive an: Das erste nimmt 12*24 = 288 Datenpunkte auf,
stellt also genügend Plätze bereit, um die alle fünf Minuten
ermittelten Werte einen Tag lang zu speichern. Das zweite Archiv sucht
die Spitze aus zwölf Messpunkten, also eine Stunde (12*5min = 60min)
lang einrieselnde Daten,
und speichert 24*7 = 168 davon. Also steht später die jeweils letzte
Woche im Stundentakt zur
Abfrage bereit. Das dritte und letzte Archiv findet die Tagesspitzen
und hält 365 davon für die Jahresbilanz vorrätig.

Die erzeugte Grafik im PNG-Format wird mit RRDs::graph() erzeugt und erhält mit --vertical-label noch eine Beschriftung für die Lastachse. Die beiden Argumente

    "DEF:myload=$DB:load:MAX",
    "LINE2:myload#FF0000")

bestimmen, dass das RRDs-Modul aus der angegebenen Datei (in $DB) Ergebnisdaten bezieht und diese der Graphenvariable myload zuordnet. Es werden Werte der Datenquelle load gesucht, in einem Archiv, das zum vorher angegebenen Zeitraum (--start bis --end) Daten mit der Consolidation Function MAX gewonnen hat. rrdtool hat die zweifelhafte Angewohnheit, die Datenbank am Anfang zufällig zu füllen und über die Startzeit eine falsche Auskunft zu geben -- deswegen greift die ab Zeile 46 definierten Funktion rrd_start_time hinein und holt solange Daten heraus, bis etwas vernünftiges hervorkommt. Das Datum diese Messwerts gibt sie dann zurück, und die graph-Funktion nimmt es entgegen. Das verwendete RRDs::fetch geht ohne Angabe einer Startzeit genau einen Tag zurück, wer mehr im Graphen sehen möchte, kann mit --start einen anderen Zeitpunkt bestimmen. Negative Werte setzen relative Zeitdifferenzen zur gegenwärtigen Uhrzeit, mit

    "--start", -365*24*3600

werden immer alle verfügbaren Daten (allerdings in der gröbsten Auflösung) im Graphen angezeigt.

Den Graphen malt sie elegant ganz in Rot (#FF0000), und wegen LINE2 genau zwei Pixel stark.

Abbildung 4: Die Last auf perlmeister.com über eine Nacht.

Listing 2: rrdload

    01 #!/usr/bin/perl
    02 ###########################################
    03 # rrdload -- Measure CPU load over time
    04 # Mike Schilli, 2004 (m@perlmeister.com)
    05 ###########################################
    06 use warnings;
    07 use strict;
    08
    09 use RRDs;
    10 use Getopt::Std;
    11
    12 getopts("ug", \my %opts);
    13
    14 my $DB     = "/tmp/load.rrd";
    15 my $SERVER = "/www/htdocs";
    16 my $UPTIME = "uptime";
    17
    18 if(! -f $DB) {
    19   RRDs::create($DB, "--step=300",
    20     "DS:load:GAUGE:330:U:U",
    21     "RRA:MAX:0.5:1:288",
    22     "RRA:MAX:0.5:12:168",
    23     "RRA:MAX:0.5:288:365",
    24   ) or die "Create error: ($RRDs::error)";
    25 }
    26
    27 if(exists $opts{u}) {
    28     my $uptime = `$UPTIME`;
    29     my ($load) = ($uptime =~ /(\d\.\d+)/);
    30
    31     RRDs::update($DB, time() . ":$load") or
    32         die "Update error: ($RRDs::error)";
    33 }
    34
    35 if(exists $opts{g}) {
    36   RRDs::graph("$SERVER/load.png",
    37     "--vertical-label=Load perlmeister.com",
    38     "--start=" . rrd_start_time(),
    39     "--end=" . time(),
    40     "DEF:myload=$DB:load:MAX",
    41     "LINE2:myload#FF0000") or
    42         die "graph failed ($RRDs::error)";
    43 }
    44
    45 ###########################################
    46 sub rrd_start_time {
    47 ###########################################
    48
    49     my ($start,$step,$names,$data) =
    50                    RRDs::fetch($DB, "MAX");
    51
    52     foreach my $line (@$data) {
    53       if(! defined $line->[0]) {
    54           $start += $step;
    55           next;
    56       }
    57       return $start;
    58     }
    59 }

Installation

Das Perl-Modul RRDs, das eine Shared Library von RRDtool nutzt, gibt's nicht auf dem CPAN, sondern es liegt der RRD-Distribution bei. Um es zu installieren, lädt und entpackt man den neuesten Source-Tarball (rrdtool-1.0.46.tar.gz) von [2] und compiliert ihn mittels

    ./configure
    make

Im Unterverzeichnis perl-shared findet sich dann die Distribution von RRDs.pm, die wie üblich mit

    perl Makefile.PL
    make install

installiert wird. Überwacht auch ihr euren Provider!
